کابل زره دار چیست؟

کابل‌ها انواع مختلفی دارند که کابل زره دار یکی از انواع آن‌ها می‌باشد که ما در این مقاله قصد داریم به معرفی کابل آرموردار در شرکت ساتم الکتریک بپردازیم. در ابتدا به بررسی تمامی جزئیات این نوع از کابل پرداخته و شما را با مشخصات این کابل کارآمد آشنا می‎‎‎‎‎‎‎‎‎‎‎‎‎‎کنیم.

سیم و کابل از اجزای اصلی در صنعت برق به حساب می‌آیند. امروزه به منظور کاهش خطرات برق گرفتگی و آتش سوزی سیم و کابل ها با استانداردهای بالاتری تولید و راهی بازار می‌شوند. هر قسمت از سیم کشی، سیم و کابل مختص به خود را دارد و عدم استفاده از کابل مناسب ممکن است خطرات جبران ناپذیری را به دنبال داشته باشد و هزینه‌های گزاف مالی و جانی از خود به جای می‎‎‎‎‎‎‎‎‎‎‎‎گذارد.

شرکت ساتم الکتریک کابل‌های آرموردار خود را با اختصار SWB تولید و عرضه می‎‎‎‎‎‎‎‎‎‎‎‎‎‎کند.

معرفی کابل زره دار (آرموردار)

همانگونه که از نام کابل زره دار پیداست، نوعی کابل با روکش مقاوم می باشد که جهت استحکام و مقاومت بیشتر نسبت به دیگر کابل ها، دارای لایه و روکشی محافظ از جنس فولاد گالوانیزه، آلومینیوم و فلزهایی از این قبیل می باشد.

در ساختار کابل آرموردار از روکش های محافظتی جهت افزایش مقاومت کابل در برابر ضرب دیدگی، فشار مکانیکی خارجی و بسیاری اتفاقات دیگر که منجر به بروز صدمات به کابل ها می شود استفاده می‎‎‎‎‎‎‎‎‎‎‎‎‎‎‎کنند. اگر بخواهیم به زبان ساده تر بیان کنیم در محیط هایی که خطر آسیب رسیدن به کابل ها و وقوع حادثه آتش سوزی بیشتر باشد از کابل زره دار استفاده می شود.

حال اگر علاوه بر خواص مکانیکی کابل های زره دار خواص مقاومت در برابر آتش نیز مدنظر باشد از کابل‌ سیلیکونی مقاوم به حریق زره داراستفاده می‎‎‎‎‎‎‎‎‎‎‎‎‎‎‎شود. همانطور که در بالا گفته شد، کابل آرموردار با نام SWB (Steel Wire Braided) نیز شناخته می شود.

نا گفته نماند هادی به کار رفته در کابل های برق فشار قوی از آلومینیوم و هادی به کار رفته در سیستم برق فشار ضعیف از جنس استیل بافته شده می باشد.

انواع سیم و کابل زره دار

کابل روکش دار SWB دارای انواع گوناگونی می‎‎‎‎‎‎‎‎‎‎‎‎‎باشد که هر کدام از آن‌ها کاربرد مخصوص به خود را دارند.
دسته بندی انواع سیم و کابل زره دار به صورت زیر می‎‎‎‎‎‎‎‎‎‎‎‎‎باشد:

• کابل فشار ضعیف با زره نواری
• کابل فشار ضعیف با زره سیمی
• کابل فشار متوسط با زره سیمی
• کابل فشار متوسط با زره نواری
• کابل چند رشته با زره فولادی

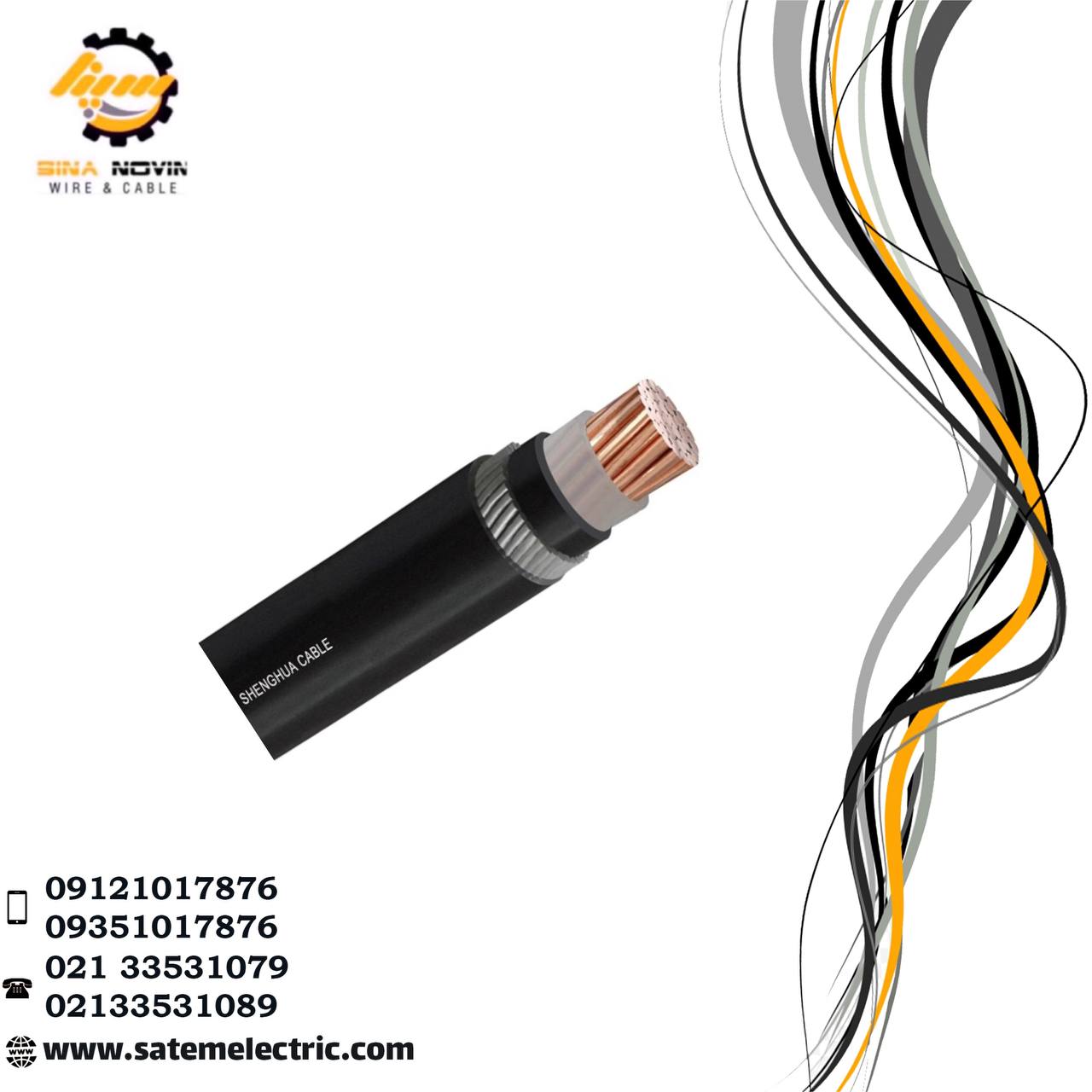

• کابل تک رشته با زره آلومینیوم

کابل زره دار مسی

هادی‌ کابل با زره در انواع مختلفی تولید و به بازار عرضه می‌شوند که در اینجا می‌توان به کابل زره دار آلومینیومی و کابل زره دار مسی اشاره کرد.

همانگونه که بیان کردیم کابل های آرموردار (Armoured Cable) دارای انواع مختلفی می‌باشند. به غیر از کابل‌های نام برده شده کابل‌های دیگری موجود می‌باشند که به شرح مختصری از آن‌ها می‌پردازیم.

کابل آرموردار مقاوم به حریق

کابل آرموردار به کابل قدرت مسلح نیز معروف می باشد. این کابل دارای یک لایه ی محافظ بوده تا از کابل در برابر خطراتی همچون قطع شدگی یا ساییدگی محافظت کند. لایه ی محافظ کابل آرموردار از جنس فولاد گالوانیزه، آلومینیوم و فولاد می باشد.

لایه ی محافظ این کابل آن را به یک کابل، با قدرت هادی بالا تبدیل کرده است. عایق محافظ این کابل از جنس سیلیکون می باشد چنانچه قرار باشد کابل آرموردار در برابر آتش مقاومت داشته باشد از عایق سیلیکون استفاده می شود. لایه ی زیرین (Beding) لحاظ شده در این کابل از سیلیکون تقویت شده می باشد.

کابل زره دار سرب دار

کابل زره دار سرب دار جزو کابل های مهم و پر کاربرد در بسیاری از صنایع بوده اما بیشترین کاربرد آن در محیط های نفتی، هیدروکربن و روغنی می باشد. به همین خاطر است که برای محافظت و بالا بردن استقامت آن در برابر مواد نام برده شده از سرب استفاده می کنند.

کابل سرب دار به دلیل قدرت بالایی که دارد در برابر آتش سوزی و لطمات جانوران موذی بسیار مقاوم می باشد.

کابل زره دار غلاف سربی

این کابل در دو نوع موجود می‎‎‎‎‎‎‎‎‎‎‎باشد. کابل زره دار غلاف سربی فشار متوسط و کابل غلاف سربی فشار ضعیف. این نوع از کابل در پمپ بنزین ها، پروژه های مربوط به نفت و گاز و پروژه های پتروشیمی کاربرد دارد. کابل زره دار غلاف سربی دارای یک روکش از مواد پلیمری مرغوب و با کیفیت بوده که توسط دستگاه اکسترودر صورت می پذیرد.

کابل شبکه زره دار

کابل شبکه زره دار مخصوص اتصال و انتقال داده و اطلاعات بین کامپیوترها، سوئیچ ها، شبکه های استرچ و روترها مورد استفاده قرار میگیرد. این کابل مجموعه ای از سیم هایی از جنس مس یا شیشه می باشد. کابل های شبکه دار دارای انواع متعدد و کاربردهای گوناگون می‎‎‎‎‎‎‎‎‎‎‎‎باشند.

کابل زره پوش نوار فولادی

این کابل و کابل زره پوش سیم فولادی جزء کابل‌های قوی بوده و از قدرت نفوذ پذیری بالایی برخوردار می‎‎‎‎‎‎‎‎‎‎‎‎باشند. این کابل‌ها بدون آنکه نیاز باشد در لوله قرار بگیرند مستقیما در زمین دفن شده و دارای قیمت مناسب و کیفیت عالی هستند.

کابل زره دار سیم آلومینیومی

کابل سیم آلومینیومی یک کابل چند هسته ای می باشد. به کابلی که دارای تعدادی هسته ی گوناگون باشد چند هسته ای گفته می شود. زمانی که کابل زره پوش دارای یک هسته باشد از زره سیم مفتولی آلومینیومی به جای سیم فولادی استفاده می شود تا یک میدان مغناطیسی توسط آلومینیوم ایجاد شود.

کابل زره پوش سیم استیل

ین دسته از کابل ها دارای محافظ مکانیکی بالایی بوده و در برابر فشار های زیاد مقاومت خوبی از خود نشان می دهند.

کابل زره دار با سیم گرد

در تولید کابل زره دار با سیم گرد از یک کابل مارپیچ یا یک شافت قابل انعطاف استفاده می شود.

کابل زره دار با سیم تخت

به این نوع از کابل، کابل سیم صاف نیز گفته می شود. در تولید این کابل از یک طناب مارپیچی و یک سیم از جنس فولاد ضد زنگ چند لایه که مسطح نیز می باشد استفاده می‎‎‎‎‎‎‎‎‎‎‎‎شود.

ساختار كابل سیلیکونی زره دار

• عايق سيم های داخل از جنس سيليكون رابر
• استرند سيم های داخل با طول اپتيمم می‎‎‎‎‎‎‎‎‎‎‎‎‎‎باشند.
• رنگ سيم های داخل مطابق با استاندارد DIN VDE 0293
• استرند سيم ها بصورت زوجی به همراه فويل و ارت تخليه می‎‎‎‎‎‎‎‎‎‎‎‎‎‎‎باشند.
• عايق میانی (Beding) از جنس سيليكون رابر مطابق با DIN VDE 0250
• عایق نهایی بیرونی بنا به درخواست مشتری از جنس سیلیکون رابر حرارتی می‎‎‎‎‎‎‎‎‎‎‎‎‎‎باشند.
• بافت گالوانیزه (زره) به منظور حفاظت کابل از ضربه بوده و از جنس الیاف گالوانیزه بافته شده می‎‎‎‎‎‎‎‎‎‎‎‎‎‎باشند.
• ساختمان هادی از رشته های مس قلع اندود استرند شده با قطر يكسان مطلبق با استاندارد IEC 60228
