کابل افشان

کابل افشان چیست

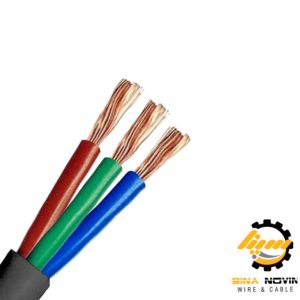

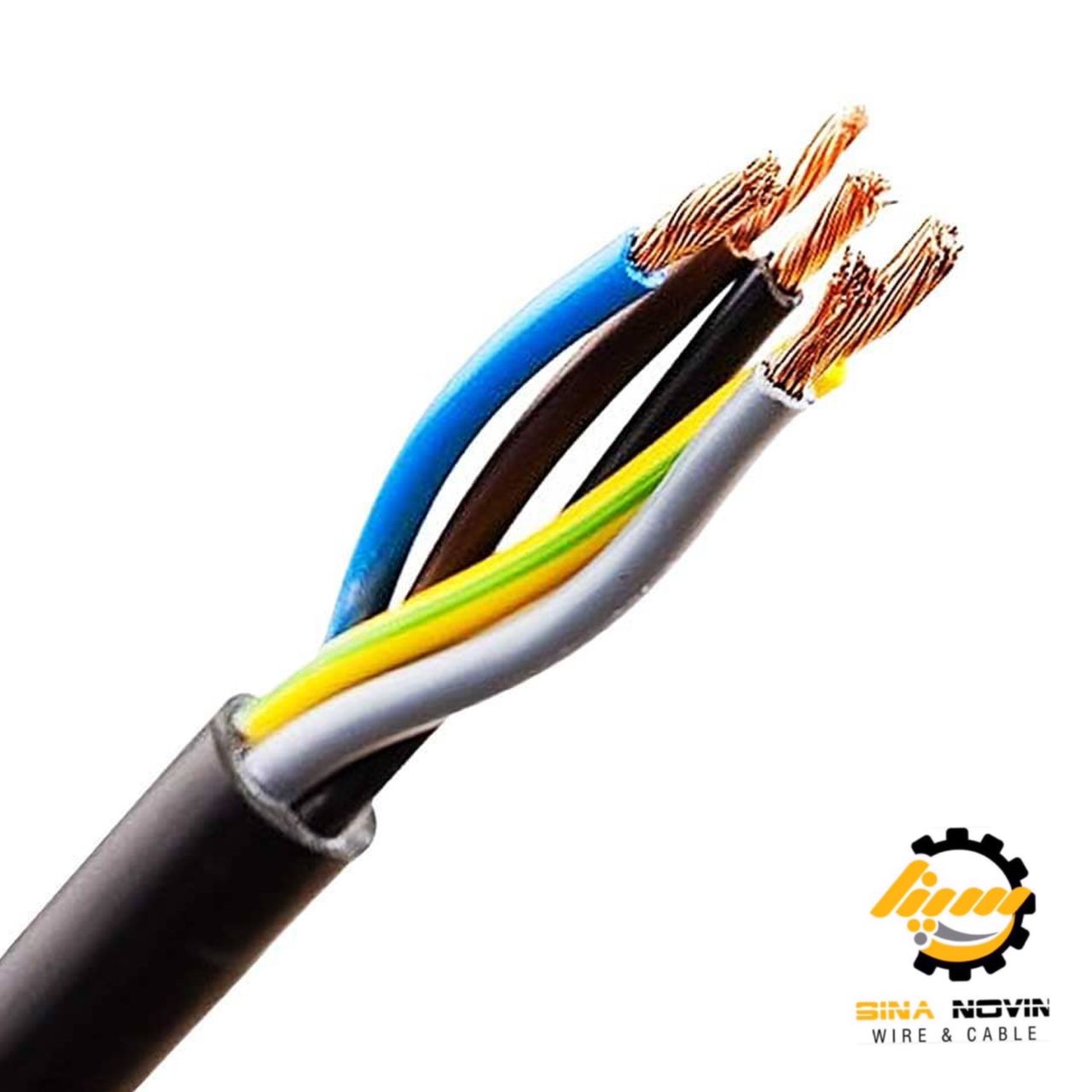

کابل افشان ( کابل قابل انعطاف یا کابل انعطاف پذیر) از دو یا چند سیم تک رشته افشان که هادی آن از جنس فلز مس بوده و عایق به کار رفته در سیم های آن نیز در کابل های سبک آمیزه پلیمر PVC ( پی وی سی ) از نوع پلیمر PVC/D و در کابل های افشان قدرت آمیزه پلیمر PVC ( پی وی سی ) از نوع پلیمر PVC/A می باشد تشکیل شده است.

کابل افشان (کابل انعطاف پذیر یا کابل قابل انعطاف)

فروش کابل افشان

کابل افشان کرمان

از کابل های افشان سبک به عنوان کابل های ورودی و اتصال در وسایل برقی ، لوازم منزل و ماشین آلاتی که دو شاخه آنها به طور ثابت به کابل نصب است و از کابل های افشان قدرت برای تامین انرژی الکتریکی در فضای باز ، زیر خاک ، درون آب ، داخل ساختمان ، کانال های کابل کشی ، نیروگاه ها ، مصارف صنعتی ، در مراکز توزیع و نیز شبکه های مصرف و در جایی که احتمال صدمات مکانیکی به کابل وجود ندارد استفاده می گردد.

کابل برق افشان

هادی افشان

مطابق الزامات استاندارد هادی هایی که در کابل های افشان یا انعطاف پذیر مورد استفاده قرار می گیرد هادی های افشان می باشد.

این نوع از هادی های افشان می بایستی دارای الزامات زیر باشند :

جنس هادی ها مس آنیل شده با اندود یا ساده.
قطر نامی مفتولهای هر هادی باید یکسان باشد.
قطر مفتولهای هر هادی نباید از حداکثر مقادیر داده شده در استاندارد بیشتر باشد.
مقاومت هر هادی در۲۰ درجه سانتیگراد نباید بیش از حداکثر مقدار تعیین شده در استاندارد باشد.
تعداد مفتول های این نوع هادی از نواع دو بیشتر است ولی قطر رشته های آن از نوع یک و دو کمتر است، لذا انعطاف پذیری این نوع هادی بالاتر است.
متاسفانه علی رغم مقاومت الکتریکی بالای تعیین شده برای این هادی، در ایران مصرف بسیار بالایی در ساختمان پیدا کرده است.
هادی این دسته را به دو گروه پنچ و شش تقسیم بندی می کنند که هادی گروه شش انعطاف پذیری بیشتری نسبت به هادی گروه پنج دارد.
از هادی گروه یک به گروه شش انعطاف پذیری و رشته های هادی بیشتر می شود. اما سطح مقطع ثابت باقی می ماند.

انواع کابل افشان

کابل افشان تهران

با صرف نظر از جنس و قطرشان کابل های افشان در سه نوع مختلف تولید می شوند :

کابل افشان
کابل نیمه افشان
کابل مفتولی

ویژگی های کابل افشان

کابل افشان دست دوم

کابل افشان قابلیت انعطاف پذیری دارد و می توان آن را خم کرده و به شکل دلخواه در آورد.
همچنین این نوع کابل به راحتی نمی شکند و به نسبت به سایر کابل ها اعم از کابل مفتولی مقاوم تر است،کابل افشان از تعداد بسیار زیادی رشته های نازک هادی ساخته شده است.
به کابل های افشان کابل یا سیم نرم نیز گفته می شود.
از این نوع کابل معمولا داخل منزل و یا در فواصل کوتاه می توان استفاده کرد.
کابل های افشان نیز مانند کابل ها و سیم های مفتولی می تواند ولتاژی بین 300 تا 500 ولت را تحمل کند.
کابل افشان به نسبت کابل نیمه افشان از انعطاف پذیری بیشتری برخوردار است.
کابل افشان انعطاف بهتری دارند و در نقاط خشک و نمناک مصرف دارند.
اگر نیاز به انعطاف پذیری بیشتر و خواص مکانیکی متوسط باشد از سیم و کابل افشان استفاده می‌کنند.

کاربردهای کابل افشان

قیمت کابل افشان تبریز

کابل افشان به دلیل اینکه بسیار نرم است در فواصل بسیار کوتاه و کوتاه استفاده می شود و این نوع کابل برق در فواصل طولانی کاربرد ندارد.
همچنین از کابل افشان برای کابل پمپ شناور چاه عمیق نیز می توان استفاده کرد. این از کاربردهای خاص کابل های افشان است. برای پمپ های آب باید حتما از کابل های افشان استفاده کرد.
کابل های افشان در دو نوع ساخته میشوند:

کابل تخت
کابل گرد طراحی و ساخته می شوند.

هر نوع کابل نیز کاربرد و مشخصات خاص خود را دارد. از کابل های افشان برای استفاده در موتور استفاده نمی شوند. زیرا در موتورها به دلیل ایجاد عایق مجزا، حجم موتور خیلی بالا می‌رود.
شدت جریان متوسط عبوری از یک قطعه سیم یا کابل افشان در سطح مقطع ١ میلی متر مربع به مراتب کمتر از سیم استخوانی با همان سطح مقطع است.
بین هر دو کابل افشان فاصله وجود دارد. اما اگر موتور با فرکانس بالا تر از ١٠٠ هرتز کار کند، استفاده از کابل های افشان مناسب تر هست.
مقاومت ویژه سیم افشان و کابل افشان در مقایسه با مقاومت ویزه سیم ‌های یکپارچه یا استخوانی بیشتر است. از این رو درفرکانس‌های کم، میدان مغناطیسی تولید شده توسط سیم و کابل افشان کمتر از میدان تولید شده توسط سیم استخوانی با سطح مقطع و طول یکسان است.
بیشترین کاربرد کابل افشان در مواردیست که نیاز به انعطاف پذیری زیادی باشد و یا کابل در اتصالات متحرک استفاده شود.
این کابل همچنین در تاسیسات صنعتی و ساختمان ها و بسیاری موارد دیگر نیز کاربرد دارد.
معمولا در نقاطی قابل نصب است که خطر ضربات مکانیکی وجود نداشته باشد. این کابل ها از جنس مس قابل انعطاف (کلاس 5 یا 6 هادی ها) و عایق PVC/C یا PVC/D در سایزهای کوچک (تا 4 میلیمتر مربع) و PVC/A در سایزهای بزرگ می باشد.
